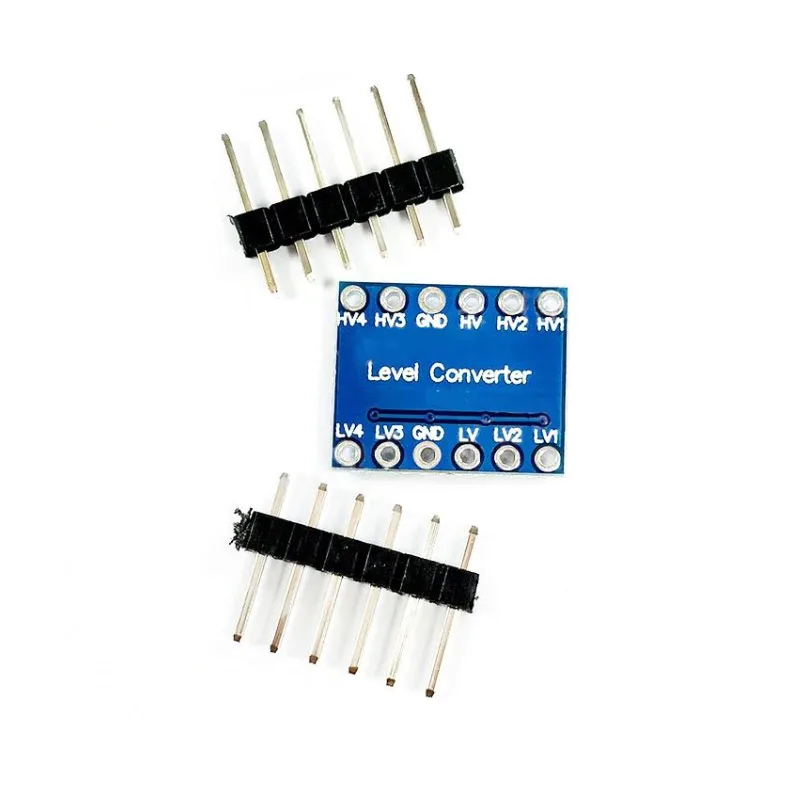

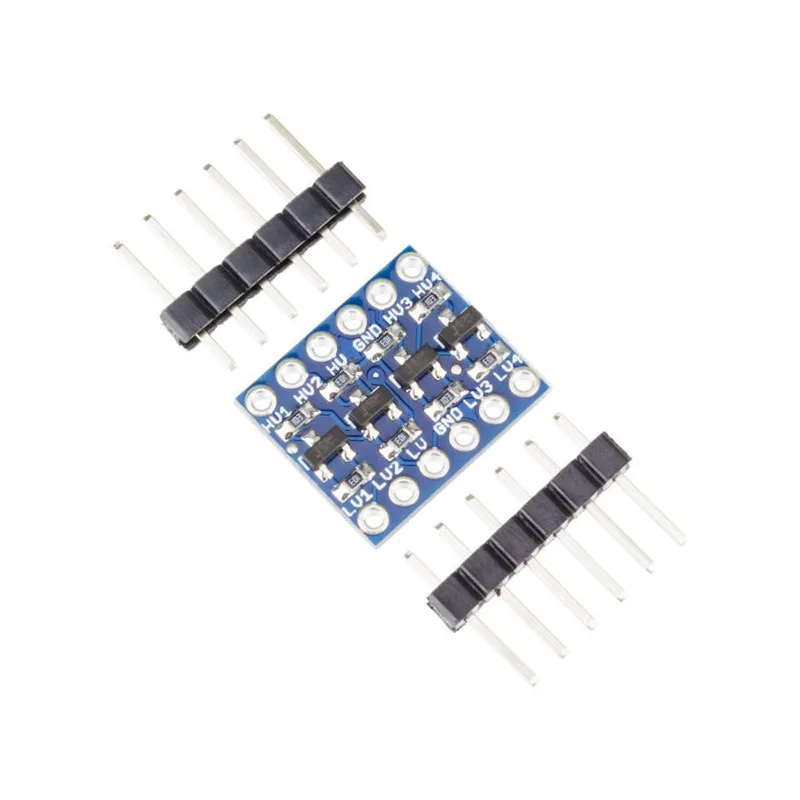

محول مستويات منطقية ثنائي الاتجاه بأربع قنوات

تستخدم كل قناة ترانزستور MOSFET من نوع BSS138 مع مقاومات رفع على الجانبين، وتحوّل الإشارات في الاتجاهين بين جانب الجهد المنخفض (LV، مثل 3.3 فولت) وجانب الجهد العالي (HV، مثل 5 فولت). ولأنه ثنائي الاتجاه، يعمل على النواقل ذات المصرف المفتوح مثل I2C وكذلك على UART وخطوط SPI وGPIO الأبطأ، دون الحاجة إلى طرف لتحديد الاتجاه. غذِّ طرفي LV وHV من خطي التغذية في النظامين، ووحّد الأرضي، ومرّر كل إشارة عبر قناة. إنه الحل المعتاد لربط لوحات 3.3 فولت مثل ESP32 وRaspberry Pi بحساسات وشاشات ولوحات Arduino تعمل بـ 5 فولت.
