مولد موجة مربعة بنسبة تشغيل قابلة للضبط

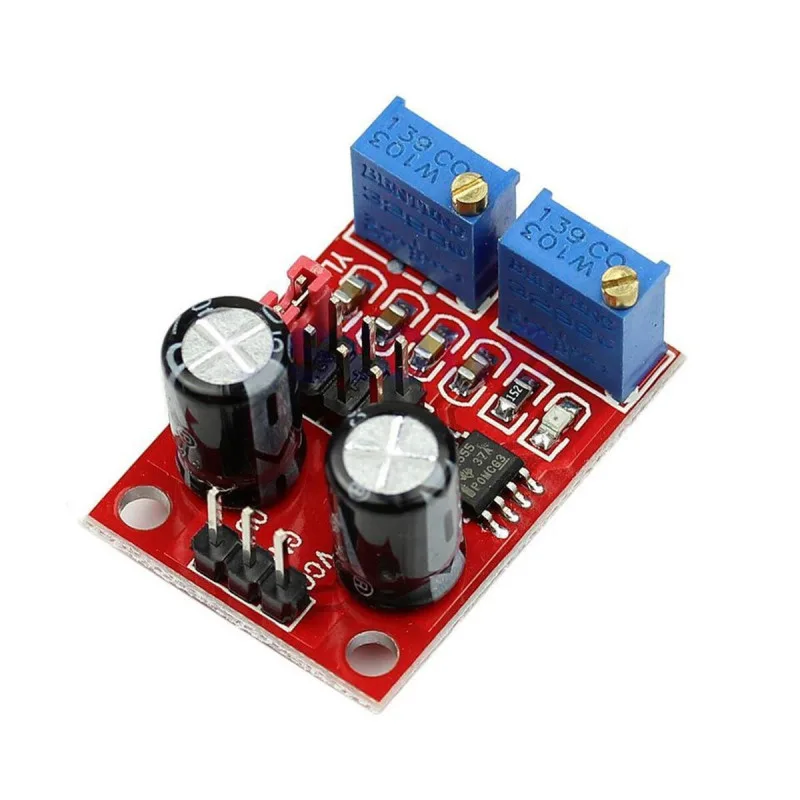

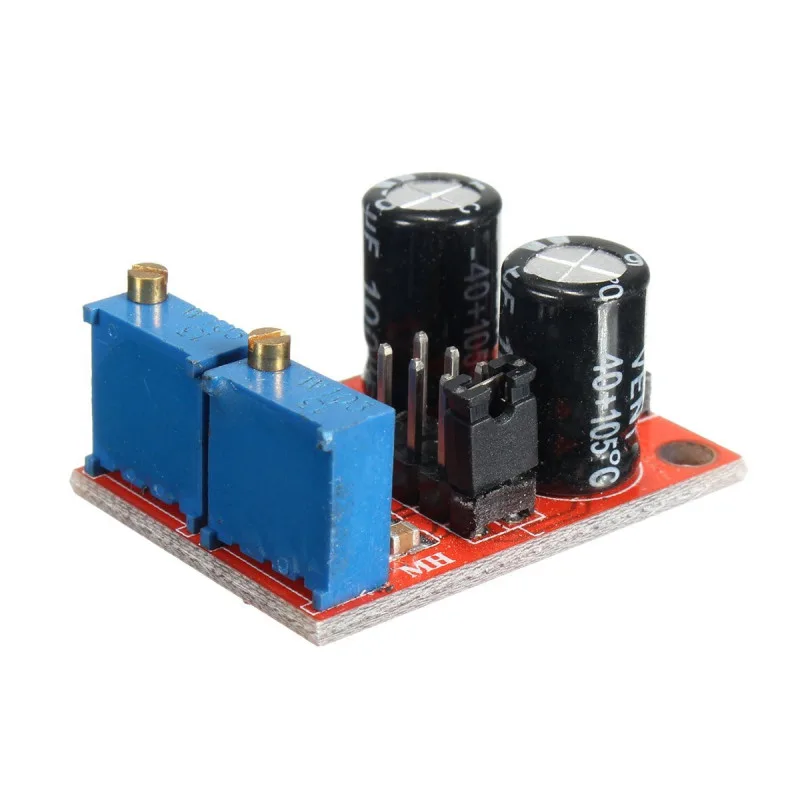

تعتمد هذه اللوحة على المؤقت NE555 وتنتج موجة مربعة بمقاومتين متغيرتين تضبطان التردد ونسبة التشغيل، لتوفر مصدر نبضات جاهزاً دون كتابة أي برنامج. يختار جسر توصيل أحد أربعة نطاقات تردد: 1–50 هرتز و50 هرتز–1 كيلوهرتز و1–10 كيلوهرتز و10–200 كيلوهرتز، فتغطي كل شيء من وميض LED البطيء إلى إشارات الساعة السريعة. تعمل بجهد 5–15 فولت مستمر، ويتراوح الخرج بين نحو 4.2 و11.4 فولت من القمة إلى القمة حسب التغذية، بتيار 15 ملي أمبير عند 5 فولت و35 ملي أمبير عند 15 فولت، وهو كافٍ لتشغيل بوابة MOSFET أو مشغل محركات أو مدخل الخطوة في مشغل محرك خطوي. يتأثر الضبطان ببعضهما قليلاً، لذا اضبط التردد أولاً ثم عدّل نسبة التشغيل، ويُفضّل مراقبة الخرج براسم إشارة أو مقياس تردد.
