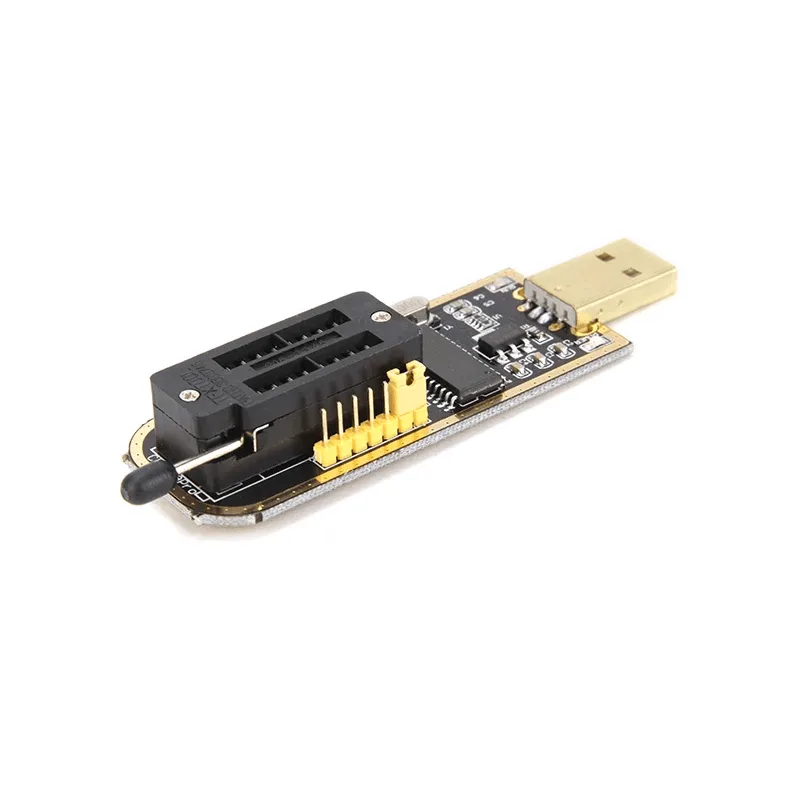

مبرمج الذاكرة CH341A
مبرمج USB لقراءة وكتابة ونسخ شرائح EEPROM من سلسلة 24 وذاكرة SPI فلاش من سلسلة 25 احتياطياً، بما فيها البيوس وبرامج الراوترات.

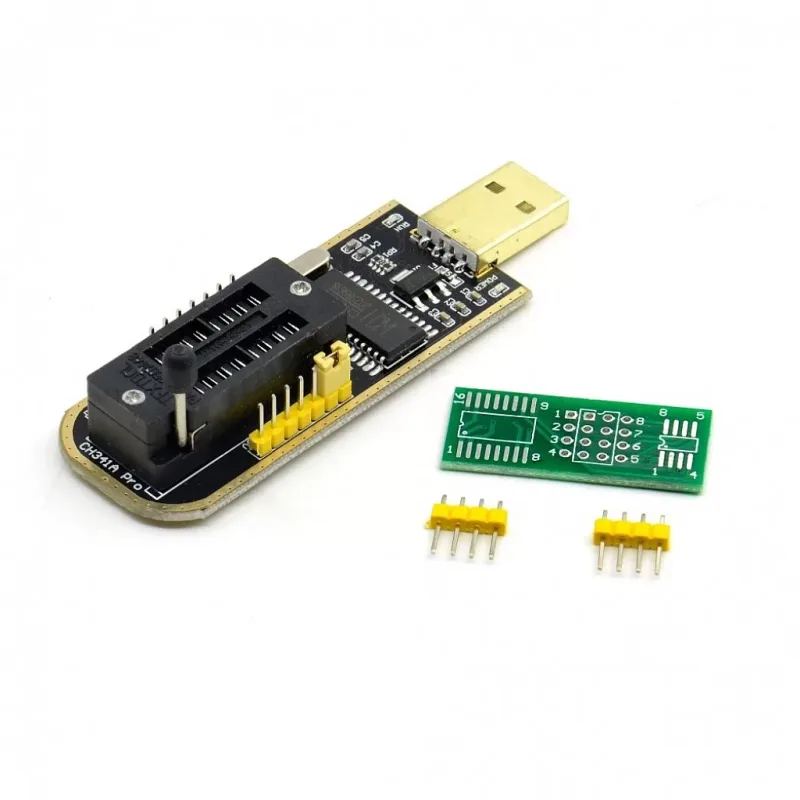

يعتمد هذا المبرمج على شريحة الجسر WCH CH341A، ويقرأ ويمسح ويكتب ويتحقق من شرائح EEPROM من سلسلة 24 بواجهة I2C وذاكرات SPI فلاش من سلسلة 25 الموضوعة في مقبس ZIF. يُستخدم على نطاق واسع مع برامج مثل AsProgrammer وNeoProgrammer وflashrom لنسخ واستعادة شرائح البيوس في اللوحات الأم والحواسيب المحمولة، وبرامج الراوترات والتلفزيونات وغيرها. يمكن قراءة شرائح SOIC-8 عبر محول SOP8 إلى DIP أو في مكانها بمشبك اختبار، ويُباع كل منهما منفصلاً. تضع إصدارات كثيرة من هذه اللوحة جهد 5 فولت على خطوط البيانات حتى عند ضبطها لشرائح 3.3 فولت، لذا افحص لوحتك وطبّق تعديل 3.3 فولت قبل العمل مع ذاكرات 3.3 فولت.
المواصفات
- الشريحة الرئيسية
- WCH CH341A
- واجهة الاتصال / الإخراج
- USB · I2C / SPI (مقبس ZIF)
- قدرة الإخراج
- EEPROM 24xx وفلاش SPI 25xx (Winbond وMXIC وGigaDevice وAtmel وST…)
