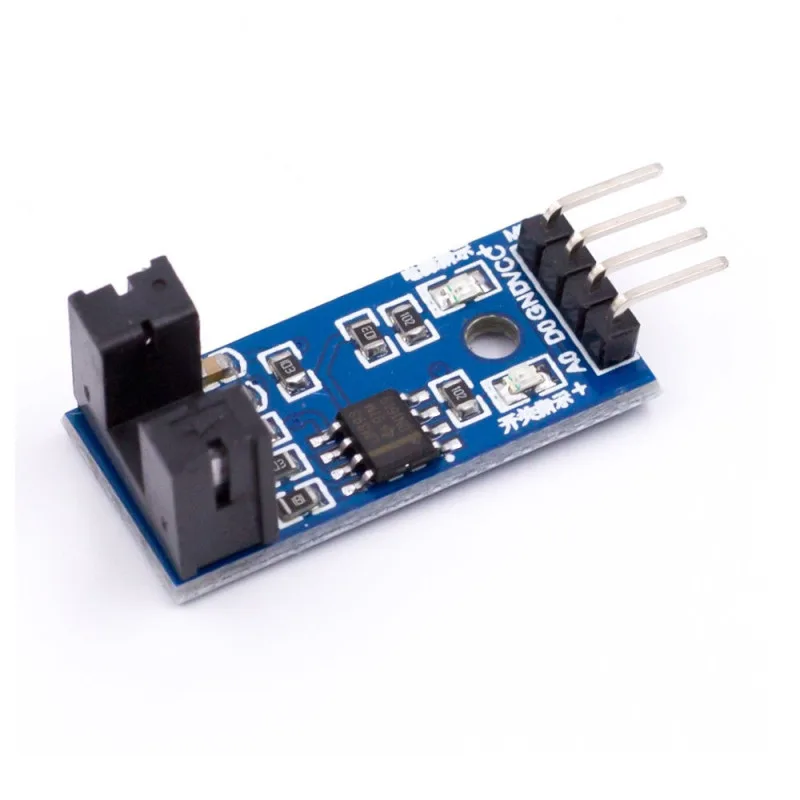

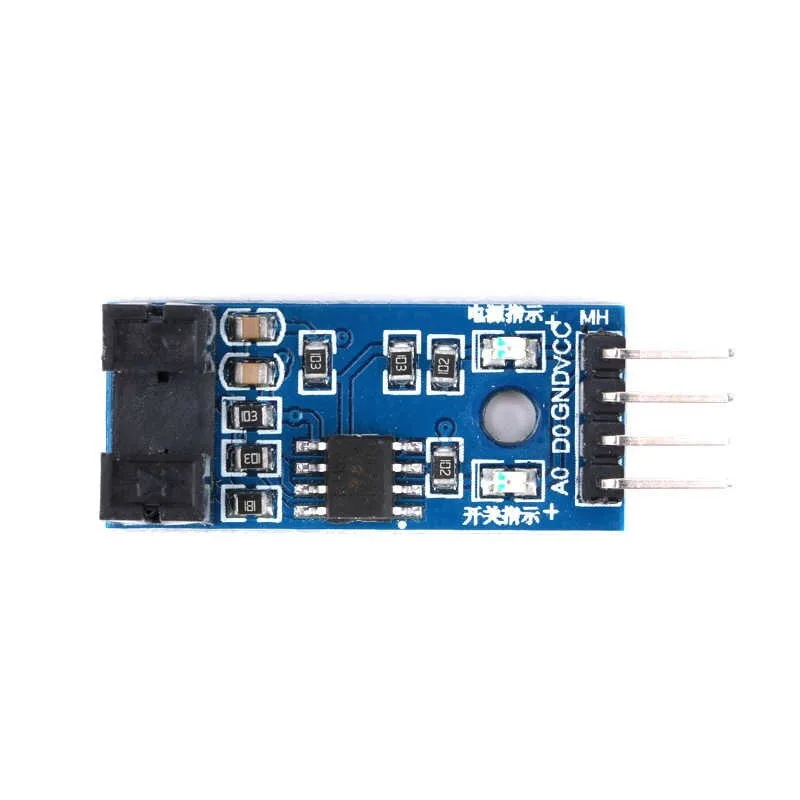

حساس كهروضوئي على شكل حرف U (قاطع ضوئي)

2.0 JOD

متوفر — 2 متوفر

وحدة قاطع ضوئي بفتحة تكشف الأجسام المارّة عبرها، مثالية لأقراص الترميز وعدّ الدورات ومفاتيح نهاية المسار.

يتقابل LED أشعة تحت حمراء وترانزستور ضوئي على جانبي الفتحة التي على شكل حرف U، ويتغير الخرج كلما اعترض جسم معتم الشعاع بينهما. يبلغ عرض الفتحة 10 ملم باستخدام قاطع ضوئي من نوع H2010، ويحوّل مقارن LM393 على اللوحة الإشارة إلى خرج رقمي نظيف يناسب منافذ GPIO والمقاطعات، ويضيء LED عند انقطاع الشعاع. تعمل الوحدة بجهد 5 فولت وتُستخدم مع أقراص الترميز المشقوقة لقياس سرعة العجلات أو عدّ الدورات في هياكل الروبوتات. ومن استخداماتها الأخرى كشف الورق والعملات ومفاتيح الحدود وتحديد نقطة البداية.
